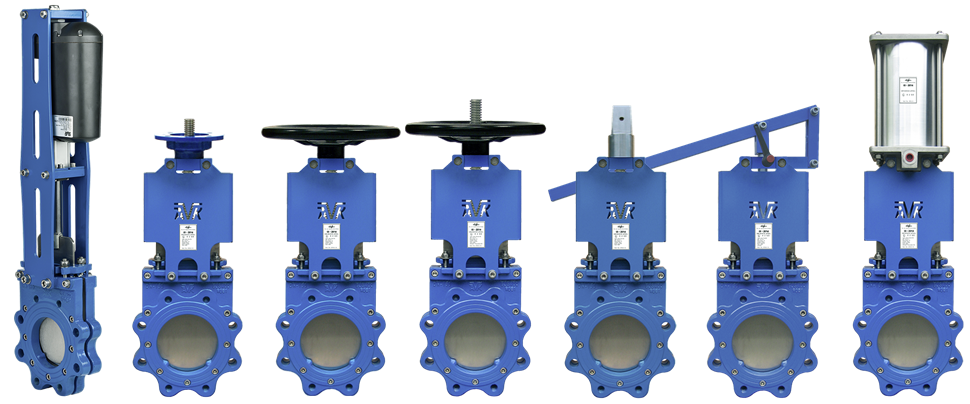

Notre gamme de vanne à guillotine

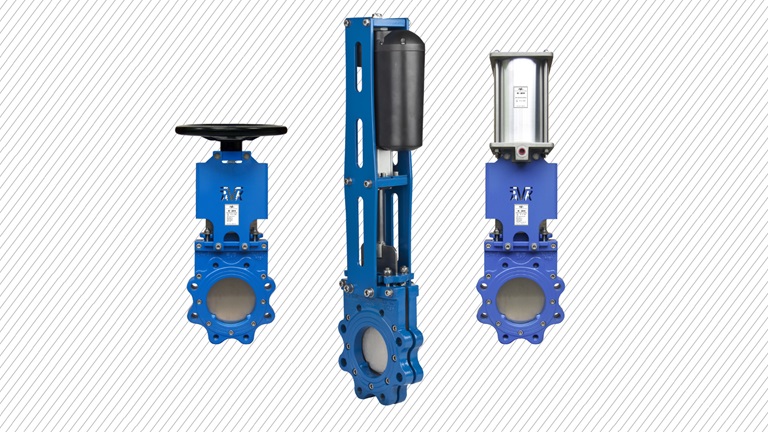

Nous proposons des vannes à guillotine à levier, volant, actionneur pneumatique, patine ISO motorisable ou motorisée en usine avec actionneur électrique ou pneumatique. La conception de la vanne permet un changement simple et rapide de l'actionneur.

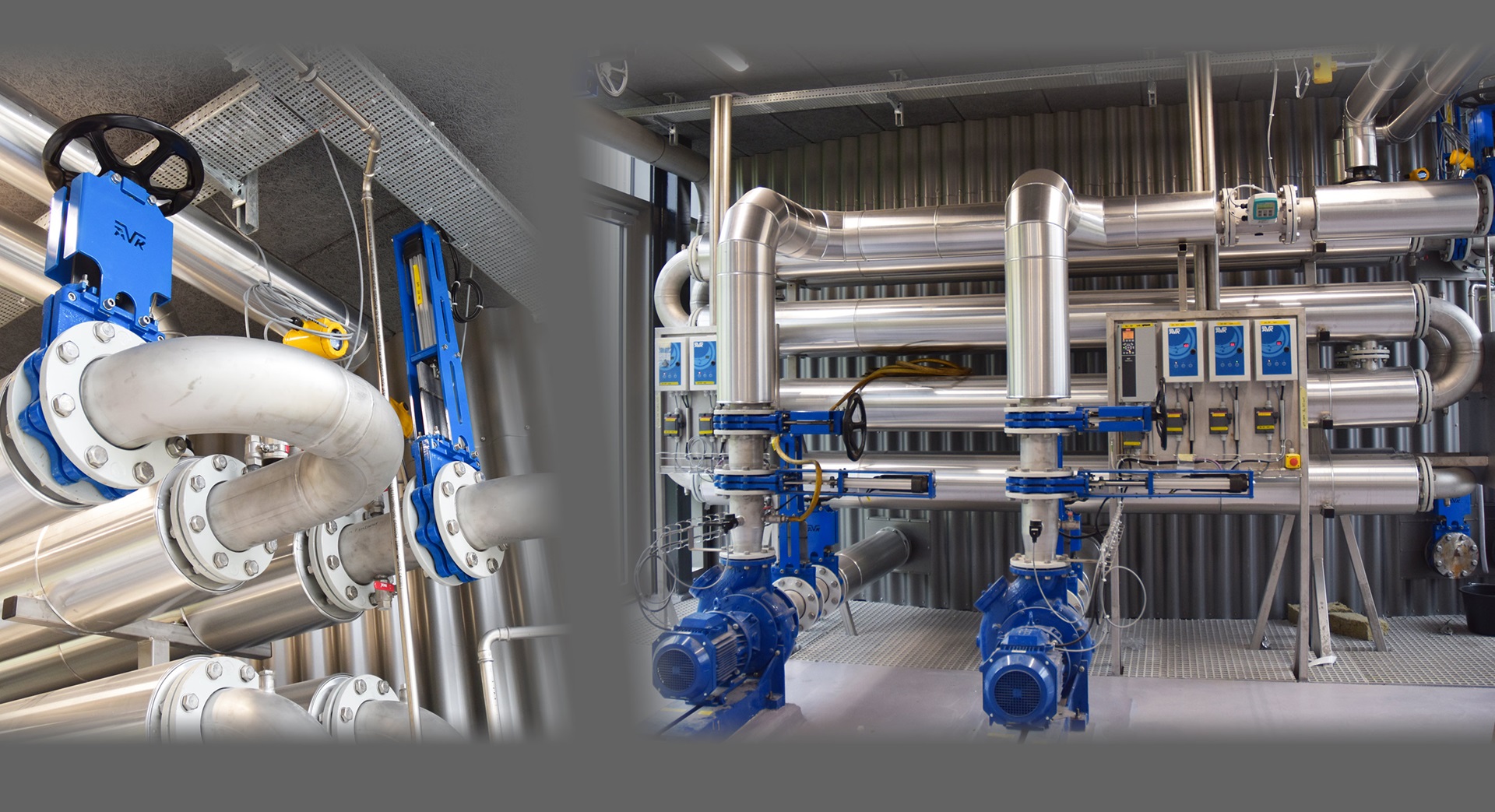

Les vannes à guillotine sont parfaitement adaptées aux réseaux d’assainissement et aux stations d’épuration
Les vannes à guillotine sont conçues pour fonctionner dans les environnements les plus difficiles, en tant que vanne d’isolement tout-ou-rien pour des fluides avec matière en suspension. Elles sont particulièrement fiables dans les milieux visqueux, boueux, corrosifs et abrasifs. Elles sont souvent utilisées pour l’assainissement ou les process liés au biogaz car la pelle passe aisément au travers de la matière en suspension.Matériaux de qualité et conception exceptionnelle

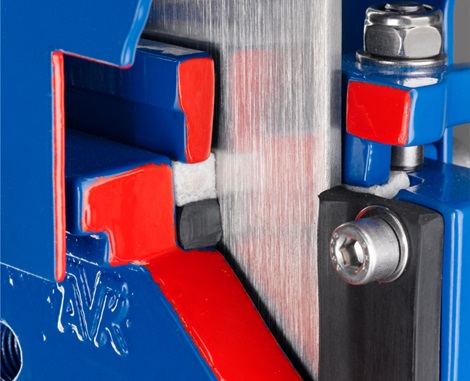

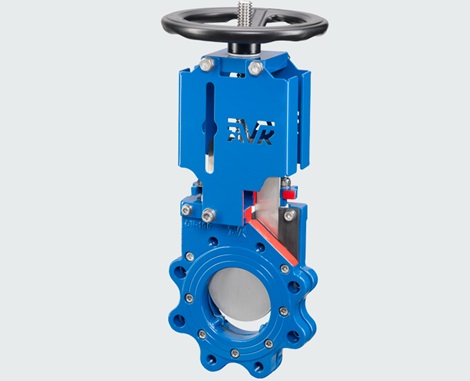

Nos vannes sont à passage intégral, ce qui permet un passage optimal du fluide, quel que soit son degré de viscosité. Le corps ne comporte pas de cavité, évitant ainsi l’eau stagnante. Les vannes sont autonettoyantes car les impuretés coincées entre la pelle et le joint sont éjectées de la vanne à son ouverture. Pour les fluides particulièrement abrasifs, un racleur et un cône déflecteur peuvent être montés. L'étoupe est remplaçable sans démonter la vanne.La conception de nos vannes à guillotine est simple, ce qui limite et facilite l’entretien permettant ainsi une exploitation peu couteuse. Les vannes sont bidirectionnelles, ce qui permet leur utilisation indépendamment du sens d’écoulement du fluide. Une étanchéité protégée, des matériaux de qualité et un passage intégral assurent une longue durée de vie avec des performances optimales.
Nos vannes à guillotine sont disponibles en standard avec un corps en fonte ductile et un siège en NBR. En option, d'autres matériaux tels que des aciers inoxydables pour le corps et du FKM, PTFE, EPDM, caoutchouc naturel ou polyuréthane pour le siège sont proposés en fonction du type de fluide et de la température (NBR jusqu’à 80˚ C, PTFE jusqu’à 220˚ C, FKM jusqu’à 260˚ C). Nos vannes à guillotine standard sont revêtues d'époxy offrant une protection optimale.
Résumé des caractéristiques standard :
- Vanne certifiée ATEX (94/9/94EC)
- Bidirectionnelle
- Passage intégral sans cavité
- Joint renforcé en NBR en forme de U
- Supports de pelle intégrés dans le corps
- Design fin et léger
- Racleur disponible en option
- Plaque de protection intégrée préparée pour le montage de fin de course
- Jonction de la tige à la pelle sécurisée par des boulons écrous frein
- Étoupe remplaçable sans démonter la vanne
- Boulonnerie avec rondelles pour protéger le revêtement
Vannes guillotine économes en énergie
En combinant une vanne guillotine AVK avec un actionneur électrique linéaire LINAK, vous obtenez un montage simple, un entretien minimal et une faible consommation d'énergie. Les actionneurs linéaires sont plus économes en énergie que les actionneurs à air comprimé. Les vannes guillotine AVK avec actionneur linéaire LINAK se sont révélées être un excellent choix pour les stations d’épuration, là où des vannes papillon étaient traditionnellement utilisées.
Notre solution technique est si simple à installer et régler qu'il n'est plus nécessaire de faire intervenir un technicien spécialisé.
- Très compacte, légère et un encombrement minimal
- Autobloquant avec un positionnement très précis
- S'intègre aux systèmes de contrôle, de régulation et de surveillance existants
- En cas de coupure électrique, la vanne peut être ouverte ou fermée manuellement. Une batterie de secours est disponible en option.

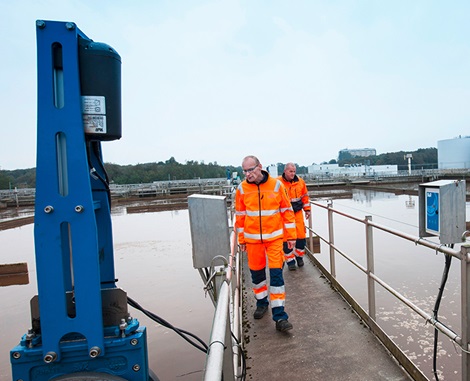

Solutions AVK pour l'aération

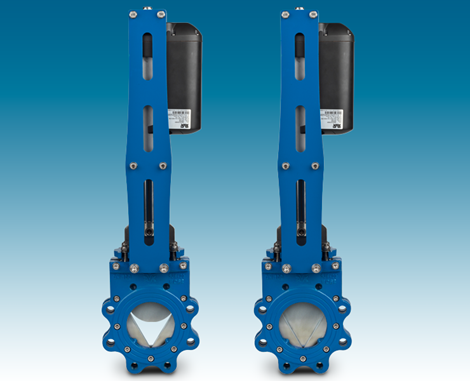

Dans une station d’épuration, est l'activité qui consomme le plus d'énergie et ce processus représente en général jusqu'à 50% de la consommation totale de l'usine.Les vannes à guillotine AVK permettent une régulation plus précise que les vannes à papillon traditionnelles. Les modèles équipés d’un V-port en option garantissent un meilleur contrôle et une précision optimum dans la régulation du flux. Compactes, nos vannes à guillotine sont peu encombrantes et nécessitent moins d’entretien que les vannes à papillon. Comme indiqué ci-dessus, les actionneurs linéaires LINAK consomment beaucoup moins d'énergie que les actionneurs électriques traditionnels et contribueront à la baisse de la facture énergétique d’une station d’épuration.
