Clapets pour eau potable et assainissement
Qu’est-ce qu’un clapet de non-retour ?
Les clapets de non-retour sont des vannes unidirectionnelles installées dans les systèmes de tuyauterie pour empêcher le retour du fluide. Le fluide peut circuler librement dans une direction, mais à l’inversion du sens de l’écoulement, le clapet se ferme automatiquement pour protéger les tuyaux, pompes et tout autre équipement. En l’absence de clapet de non-retour, un coup de bélier peut survenir lorsque le flux s’inverse. Le coup de bélier est un phénomène qui se produit avec une force extrême et qui peut causer des dommages importants à la tuyauterie et à ses composants.
Où utiliser les clapets ?
Les clapets sont utilisés dans de nombreuses applications. Ils sont souvent placés à la sortie d'une pompe pour la protéger du reflux. Les pompes centrifuges (le type de pompe le plus courant) ne sont pas auto-amorçantes, les clapets sont donc essentiels pour conserver de l'eau dans les tuyaux.
De plus, les clapets de non-retour sont largement utilisés dans les systèmes CVC (Chauffage, Ventilation et Climatisation). Les systèmes CVC sont, par exemple, utilisés dans les grands bâtiments où des fluides de refroidissement sont pompés sur plusieurs étages. Dans ces systèmes, des clapets de non-retour sont utilisés pour garantir que le fluide de refroidissement ne circule uniquement dans la direction prévue et ne redescende pas, ce qui permet de maintenir une meilleur efficacité du système et de prévenir les dommages.
Éléments à prendre en compte pour le choix d'un clapet
Choisir le bon clapet impose une évaluation approfondie des besoins du système et une analyse du ratio coût / avantage. L’objectif est de trouver un compromis entre efficacité économique et perte de charge minimale. Cependant une sécurité accrue implique souvent un compromis en termes de perte de charge. Pour garantir une protection adéquate d’un système, une évaluation dédiée est impérative. Cette étude prendra en considération des facteurs tels que le risque de coup de bélier, la perte de charge acceptable et les implications financières. Pour plus de conseils, consultez notre guide sur Comment choisir le bon clapet de non-retour.
Différents types de clapets

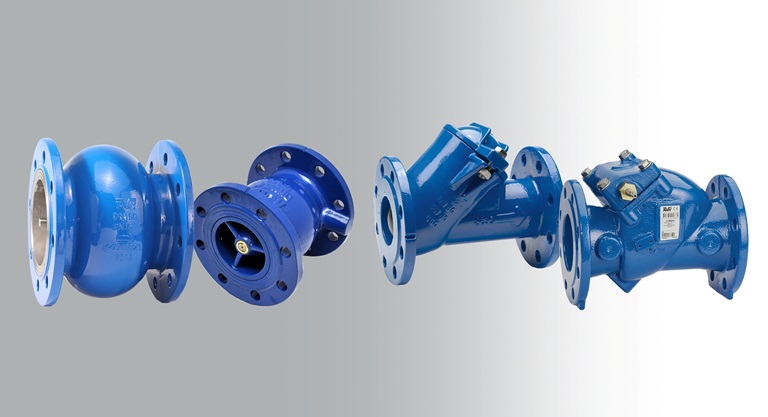

Il existe différents modèles de clapets pour les applications d'eau potable et d'eaux usées. Leur fonctionnement est différent avec un même objectif. AVK propose une large gamme de clapets à battant et clapets à boule, découvrir l’étendu de notre gamme. Les plus courants étant les clapets à battant et les clapets à boule :
Clapets à battant: ils se composent d’un battant qui pivote sur une charnière ou un axe. Le disque se soulève de son siège pour permettre l'écoulement dans un sens. Lorsque la pression diminue, le disque revient dans sa position initiale en se rabattant sur le siège et bloque ainsi l’éventuel reflux. Le poids du disque et le débit ont un impact sur la vitesse de fermeture du clapet.
Clapets à boule: une boule se déplace à l'intérieur du clapet. Une cavité de forme conique permet de guider la boule et ainsi d’arrêter le flux en cas d’arrêt des pompes.
Coups de bélier et surpression
Qu’est-ce qu’un coup de bélier ?
Le coup de bélier est le résultat d'un changement rapide de la vitesse du fluide provoqué par l’arrêt soudain d’un équipement de robinetterie. Par exemple, une vanne qui se ferme trop rapidement provoquera une onde de choc dans la tuyauterie. L’onde continuera sa course jusqu'à ce que l'énergie se dissipe. Elle peut entrainer une augmentation de la pression et créer des nuisances sonores. La dilatation des tuyaux entraine un bruit sourd rappelant le son d’un coup de marteau.
Pourquoi des coups de bélier se produisent ?
Les coups de bélier surviennent lorsqu’une pompe s’arrête ou qu’une vanne se ferme trop rapidement. Cette modification de la vitesse d’écoulement entraine la création d’un vide en aval de la pompe ou de la vanne, tout en générant une très forte pression à l’autre extrémité de la tuyauterie. Lorsqu’il existe des pressions différentes dans la canalisation, le flux se dirige vers la zone de basse pression, générant une onde de pression qui continuera à se propager d’un bout à l’autre de la canalisation jusqu’à ce que l’énergie se dissipe et que la pression se stabilise.
Bien qu’un coup de bélier puisse être bref, il peut multiplier la pression du système par 10 ou plus. Ceci peut entraîner de graves dommages tels que des fissures, des ruptures de tuyaux, de la cavitation ou une implosion due à des très faibles pressions proches du vide. Au-delà des coûts de réparation et des interruptions opérationnelles, ces incidents représentent des risques importants pour la santé et la sécurité. De plus, des surpressions et dépressions répêtées même à faibles intensités, peuvent entraîner à terme une défaillance par fatigue du système.
